从 CAD 渲染到 Web 交互：Oxide 3D 机架探索器的技术构建与工程实践
中文主题

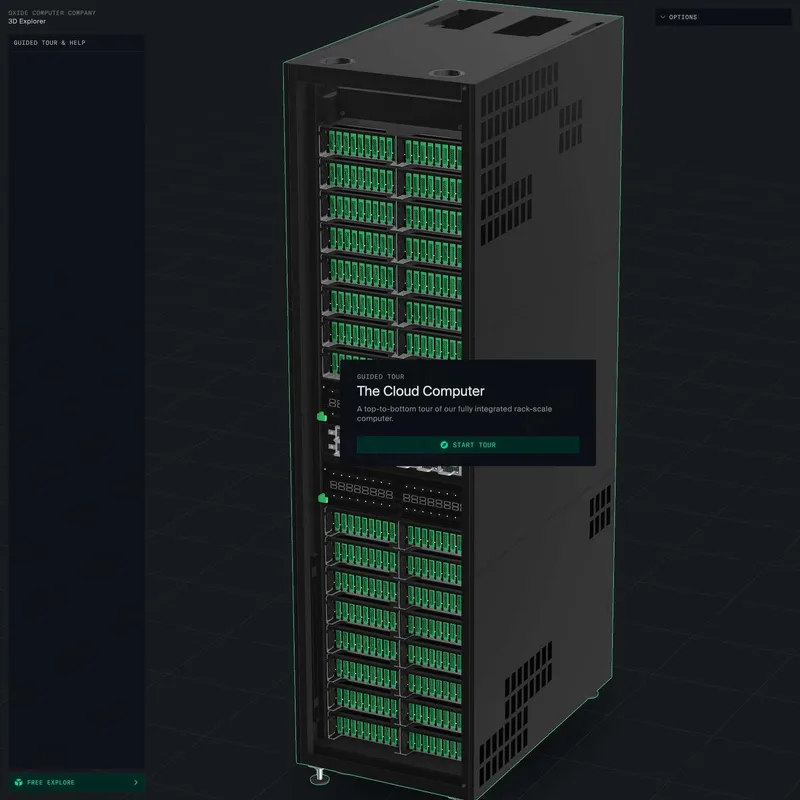

本期播客深入探讨了 Oxide Computer Company 开发的 3D 机架探索器（explorer.oxide.computer）的诞生过程。节目详细拆解了设计与开发团队如何将高度复杂的工业 CAD 模型转化为在网页端流畅交互的 3D 可视化资产，剖析了其背后的工程挑战、性能优化策略，以及软硬件协同设计理念在数字化展示中的落地。
基本信息
- 节目：Oxide and Friends
- 嘉宾：Ben Leonard（Oxide 计算机公司设计师）
- 日期：2026-07-02
- 来源：Oxide Computer Company
- 链接：https://share.transistor.fm/s/c9e8b249
核心观点
将工业级 CAD 图纸转化为网页端高帧率交互的 3D 模型，其核心瓶颈不在于前端渲染引擎的选择，而在于“资产重构与减面优化”这一高强度工程阶段。Oxide 坚持通过自研和全栈控制的方式构建这一工具，不仅是为了向外界直观展示其服务器机架的内部精精密构造，更是为了将 3D 可视化作为未来机架管理系统（Console）的基础设施，实现软硬件状态的直观联动。
Highlights
- CAD 到 Mesh 的转换瓶颈：工业 CAD 模型（如机架、刀片服务器的精确图纸）拥有极其密集的几何面数和微小零件（如成千上万个电阻、连接器），直接导出在网页端渲染会导致浏览器崩溃。必须经历高度细致的人工重新建模与选择性减面。
- Three.js 与 React Three Fiber 的工程应用：探索器前端基于 Three.js 和 React Three Fiber 封装，利用声明式的组件化开发管理复杂的 3D 场景树，并借助全局状态库实现画布（Canvas）与外围 UI（如规格参数列表、结构大纲）的深度双向绑定。
- 客户端性能分级与自适应优化：为了保证在从高端工作站到低配移动端的各种设备上流畅运行，项目设计了基于 GPU 性能的阶梯分级检测机制，自适应调节环境光遮蔽（AO）、材质贴图分辨率及阴影质量，并建立帧率监控机制实现降级渲染。
- 硬件可视化与工程可理解性：将机架实体“像素级”地还原为网页模型，可以极大降低用户的认知门槛。例如，通过机架上的物理指南针（指示南北朝向）和温控传感器的物理分布，直观辅助软件层面的温度数据监测与拓扑定位。
长文笔记
1. 工业级 CAD 转化为 Web 3D 资产的工程痛点与解决路径
在传统的硬件工程中，CAD（计算机辅助设计）文件是用于制造和高精度物理装配的，其精细度达到了螺丝螺母的螺纹级别。然而，这种高保真的数据直接导入网页渲染引擎时，会带来毁灭性的性能开销。
- 多边形面数的指数级灾难：Oxide 的一个标准服务器机架包含 32 个计算节点（Sleds），每个节点上的印刷电路板组件（PCBA）都有数以万计的电容、芯片和接口。如果直接从 CAD 系统导出原始网格（Mesh），整个模型的面数将达到数千万甚至数亿。这在内存受限、单线程 JS 执行的网页环境中会导致即时内存溢出（OOM）或帧率归零。
- 重建模与结构重建的必要性：为了在网页端平稳运行，Oxide 聘请了专业 3D 艺术家对 CAD 模型进行全盘的手工重构。艺术家必须理解每个硬件组件的几何特征，剔除所有不可见的内部结构（如芯片底部的引脚、板卡内部的走线层），仅保留外观轮廓，并将高精度零件用低面数的多边形（Low-Poly）重新绘制。
- CAD 导出的网格缺陷：传统的 CAD 软件在导出 STL、STEP 等格式时，生成的网格往往不是针对实时渲染优化的。它们包含大量长条状三角形（Sliver triangles）和不连续的顶点，会导致材质着色出现诡异的法线错误（Shading Artifacts）。因此，必须使用专门的拓扑整理工具，确保所有网格符合渲染管线的要求。
2. Three.js 技术栈下的状态绑定与 3D 交互设计
构建交互式 3D 体验的难点不仅在于将模型渲染在屏幕上，更在于如何让 3D 场景与网页的常规 UI 元素（大纲树、按钮、信息面板）进行低延迟的数据同步。
- React Three Fiber 的声明式优势：传统 Three.js 的命令式写法在处理复杂交互时容易产生混乱的 DOM 逻辑。Oxide 采用 React Three Fiber（R3F），将 3D 的渲染对象（如
<mesh>、<ambientLight>）转化为 React 组件。这使得开发者可以用生命周期和 Hooks 来直接控制物体的缩放、位置和选中状态。 - Canvas 与 DOM UI 的双向状态联动：探索器设计了“双向驱动”的机制。当用户在左侧的树状大纲中点击“Cosmo 计算节点”时，3D 画布会自动触发平滑相机轨迹（Camera Interpolation），推近并聚焦该节点；反之，当用户在 3D 场景中双向双击某个硬件部分时，外围的大纲树和信息面板也会同步展开并高亮对应的元数据。这种高频的状态更新依赖于轻量级全局状态管理库，防止每次点击都引起 3D 画布的全局全重绘。
- 深入子部件的交互几何限制：为了让用户可以探索每一张板卡的物理细节，3D 引擎需要计算精确的碰撞检测和相机视锥体裁剪。当用户双击进入计算节点（Sled）的内部时，相机的最近裁剪面（Near Clip Plane）需要动态调整，否则镜头在靠近 PCB 板上的微小芯片时，芯片会被剔除裁剪掉。
3. 应对极端设备差异的性能分级与监控策略
3D 探索器的受众既有配备多路强劲显卡的系统管理员，也有使用低配手提电脑甚至手机查看技术文档的销售与客户。Oxide 无法控制终端用户的硬件配置，因此必须在代码层面建立防线。
- 自适应硬件检测（GPU Tiering）：在探索器初始化加载时，底层脚本会运行一个简短的图形性能基准测试。根据 GPU 的基准表现，系统自动将客户端归入 Low、Medium、High 三个档位。高档位设备会开启实时的环境光遮蔽（Ambient Occlusion）、高分辨率法线贴图和软阴影；而低档位设备则会退化为纯色材质着色，并关闭动态阴影投射。
- 帧率降级算法（FPS Throttle）：为了防止页面在运行中发生间歇性卡顿（Jank），系统内置了帧率监控回路。如果检测到连续数帧的渲染时间超过 33 毫秒（即帧率低于 30FPS），探索器会悄无声息地关闭非必要的后期特效（如抗锯齿、辉光），优先确保用户的相机平移和旋转操作能得到即时响应。
- 渐进式细节层次（LOD）与几何剪裁：在相机远离机架时，显示的是面数极低的“箱体”外壳；随着相机拉近，机架外壳被隐藏，内部的高精细度计算节点网格才被加载并替换进来。这种 LOD 机制大幅削减了视野外和远距离物体的绘制调用（Draw Calls）压力。
4. 软硬件协同可视化对数据中心管理的工程启示
Oxide 的 3D 机架探索器并非单纯的网页公关（PR）项目，它承载着深刻的软硬件协同设计理念。
- 温度与拓扑的物理映射：在复杂的服务器机架中，软件上报的“传感器 12 报错”对于管理员来说往往需要查阅手册才能知道其具体物理位置。通过 3D 可视化，Oxide 将实时监测的硬件温度数据、风扇转速直接作为热力图贴图（Heatmap Texture）映射在 3D 模型对应的元件表面。管理员一眼就能看出是机架底部的哪一块节点存在散热死角。
- 物理指南针的软件价值：Oxide 在其 PCBA 上设计了一个物理指南针标志。这在 3D 探索器中被精确地还原出来。这个细节的作用在于，当机器部署在数据中心时，软件需要明确感知机架与环境风道（冷通道/热通道）的朝向关系。将物理朝向通过硬件标识与软件 3D 界面统一，能防止配置错误，并显著提升远程排障的工作效率。
- 自研的长期价值与防外包陷阱：在项目立项之初，曾有外部机构提议以高昂的价格为 Oxide 定制这套 3D 可视化方案。Oxide 拒绝了这一方案并选择由设计师 Ben Leonard 协同内部工程师自研。自研不仅使 Oxide 拥有对这些 3D 资产的完整所有权，更确保了这套 3D 渲染管线未来可以无缝集成到 Oxide 的核心管控台（Console）中，成为生产力工具的一部分，而不是一个无法维护的外包一次性宣传网页。
